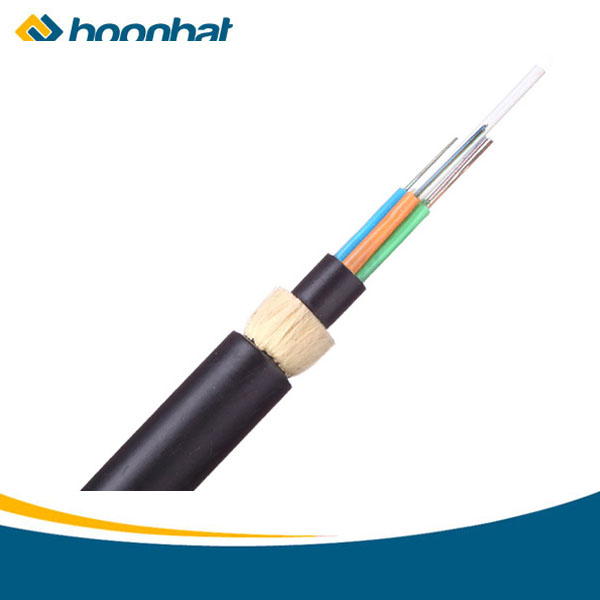

1. CẤU TRÚC CỦA CÁP
Bảng 1 - Đường kính, trọng lượng và bán kính uốn cong nhỏ nhất của cáp:
Số sợi quang | Đường kính trung bình của cáp (mm) |
Trọng lượng cáp (kg/km) |
Bán kính uốn cong nhỏ nhất (mm) |
|
Có tải | Không tải | |||
4 ~ 36 | 11.6 | 92.4 – 98.2 | 235 | 116 |
2.1. Đặc tính vật lý và môi trường
Các đặc tính vật lý, cơ học và môi trường của cáp ADSS được kiểm tra theo bảng 2 tại bước sóng 1550nm
Bảng 2 - Đặc tính vật lý, cơ học và môi trường của cáp ADSS
ĐẶC TÍNH | PHƯƠNG PHÁP THỬ VÀ TIÊU CHUẨN | ||
Khả năng chịu căng | # Phương pháp thử: IEC 60794-1-2-E1 - Đường kính trục cuốn: 30D (D = đường kính cáp) - Tải thử lớn nhất: 610kg - Tải thử liên tục : 145kg # Chỉ tiêu: - Độ căng của sợi: £ 0.6% Tải lớn nhất - Tăng suy hao: £ 0.1 dB tải liên tục |
||
Khả năng chịu ép | # Phương pháp thử: IEC 60794-1-2-E3 - Lực thử: 1100 N/50 mm trong 10 phút - Số điểm thử: 1 # Chỉ tiêu - Tăng suy hao: £ 0.10 dB - Cáp không bị vỡ vỏ, đứt sợi |
||
Khả năng chịu va đập | # Phương pháp thử: IEC 60794-1-2-E4 - Độ cao của búa: 100 cm - Trọng lượng búa: 1 kg - Đầu búa có đường kính : 25 mm - Số lần thử tại một điểm: 1 lần - Số điểm thử: 10 điểm (cách nhau 10 cm dọc theo chiều dài cáp ) # Chỉ tiêu - Độ tăng suy hao : £ 0.10 dB - Sợi quang không gẫy, vỏ cáp không bị hư hại |
||
Khả năng chịu uốn cong | # Phương pháp thử: IEC 60794-1-2-E6 - Đường kính trục uốn: 20D (D = đường kính cáp) - Góc uốn : ± 90° - Số chu kỳ : 25 chu kỳ # Chỉ tiêu - Độ tăng suy hao : £ 0.10 dB - Sợi quang không gẫy, vỏ cáp không bị hư hại |
||
Khả năng chịu xoắn | # Phương pháp thử: IEC 60794-1-2-E7 - Chiều dài thử xoắn: 2m - Số chu kỳ: 10 chu kỳ - Góc xoắn: ± 180° # Chỉ tiêu sau khi hoàn thành phép thử - Độ tăng suy hao: £ 0.10 dB - Sợi quang không gẫy, vỏ cáp không bị hư hại |
||
Khả năng chịu nhiệt |
# Phương pháp thử: IEC 60794-1-2-F1 - Chu trình nhiệt : 23°C ® -30°C ® +60°C ®23°C - Thời gian tại mỗi nhiệt độ : 24 giờ # Chỉ tiêu - Độ tăng suy hao: £ 0.10 dB/km |
||
Thử độ chẩy của hợp chất độn đầy | # Phương pháp thử: IEC 60794-1-E14 - Chiều dài mẫu thử: 0.3 m một đầu đã tuốt vỏ cáp xấp xỉ 80mm, treo ngược trong buồng thử - Thời gian thử : 24 giờ - Nhiệt độ thử : 60°C # Tiêu chuẩn - Chất độn đầy ở mẫu thử không bị chẩy rơi xuống - Các sợi quang ở ống lỏng vẫn giữ nguyên vị trí không bị rơi |
||
Khả năng chống thấm | # Phương pháp thử: IEC 60794-F5 - Chiều dài mẫu: 3m - Chiều cao cột nước: 1m - Thời gian thử: 24 giờ # Tiêu chuẩn - Nước không bị thấm qua mẫu thử |
||
2.2. Đặc tính cơ điện của cáp
Bảng 3 - Đặc tính cơ điện của cáp
THÔNG SỐ KỸ THUẬT | CHỈ TIÊU |
Loại vỏ | Nhựa HDPE màu đen chịu lực, chống tia cực tím và côn trùng gặm nhấm |
Khoảng vượt tối đa | £ 100m |
Cường độ điện trường cho phép lớn nhất | £ 35kV |
Tải trọng cho phép lớn nhất khi lắp đặt | £ 9kN |
Tải trọng cho phép lớn nhất khi làm việc | £ 4kN |
Tải trọng phá huỷ cáp | £ 12kN |
Khả năng chịu nén | 2000N/10cm |
Hệ số dãn nở nhiệt | £ 8.2x10-6/oC |
Độ võng tối đa với khoảng vượt 100m | £1.5% |
Dải nhiệt độ | -10 oC - 70 oC |
Độ ẩm tương đối | 0%~100% không đọng sương |
Bán kính uốn cong nhỏ nhất khi lắp đặt | ≥ 20 lần đường kính ngoài của cáp |
Bán kính uốn cong nhỏ nhất sau khi lắp đặt | ≥10 lần đường kính ngoài của cáp |
Áp suất gió làm việc tối đa | 90 daN/m2 |
