Lớp vỏ bọc cáp được làm bằng nhựa PU (Poly Urethane) có độ dẻo dai, đàn hồi rất tốt và có khả năng chống mài mòn cao để bảo vệ cáp trước tác động của lực nén và lực va đập trực tiếp lên cáp như: sự dẫm đạp lên cáp, xe chèn qua cáp, cáp bị vướng mắc vào các chướng ngại vật khi triển khai, thu hồi,...
Giá bán: Vui lòng liên hệ
(Gọi điện, chat Zalo nhận báo giá rẻ hơn)
Sản phẩm chính hãng ®
Code: #4636
Tình trạng: Có hàng
Bảo hành: 12 tháng (lỗi là đổi mới trong 1 tháng)
Hà Nội: 024.22255666 Di động: 038 590 8282
TP.HCM: 028.62959919 Di động: 0978 266 232
Nhận báo giá: lienhe@hopnhatgroup.com
Hợp Nhất Group Since 2010 UY TÍN, DANH TIẾNG
[ Hà Nội ] Liền kề TT17-B4 Khu đô thị Văn Quán, Hà Đông, Hà Nội.
[ Hồ Chí Minh ] 108/1/6 Khu Biệt Thự Làng Hoa, đường số 10, Gò Vấp.
CÁP QUANG DÃ CHIẾN MULTI MODE
1. Một số đặc tính của cáp
Vỏ cáp:
- Lớp vỏ bọc cáp được làm bằng nhựa PU (Poly Urethane) có độ dẻo dai, đàn hồi rất tốt và có khả năng chống mài mòn cao để bảo vệ cáp trước tác động của lực nén và lực va đập trực tiếp lên cáp như: sự dẫm đạp lên cáp, xe chèn qua cáp, cáp bị vướng mắc vào các chướng ngại vật khi triển khai, thu hồi,...
- Trong lõi cáp có một lớp sợi aramid bảo vệ cáp trước tác động của các lực kéo, nén, va đập.
- Cấu trúc cáp bảo đảm độ mềm dẻo cao, dễ dàng triển khai và thu hồi cáp ở các địa hình khác nhau.

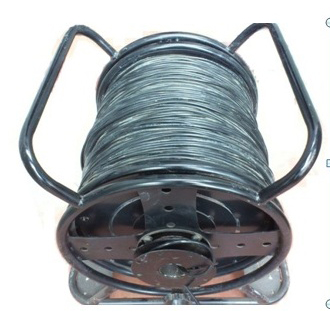

* Lô cáp
- Thiết kế với khung thép chắc chắn, sơn tĩnh điện, có tay quay và hãm lô cáp.
- Kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng vận chuyển tiện lợi trong việc thi công, triển khai và thu hồi cáp.
- Chiều dài cáp có thể cuốn trong lô: 1000m
* Đầu Connector quân sự:
- Các sản phầm cáp quang dã chiến đa dạng về chủng loại connector, tùy theo nhu cầu. Có thể là connector thông thường kiểu LC, hoặc connector dã chiến được sử dụng trong quân sự.
- Kích thước và thông số cơ khí :
cáp quang dã chiến chính hãng
2. Chỉ tiêu kỹ thuật cụ thể
| Chỉ tiêu chung |
Yêu cầu |
| Loại sợi |
SMF 9/125 |
| Đường kính trường mode (mode field diameter) |
Tại bước sóng 1310nm: 9,2µm ±0,4µm
Tại bước sóng 1550nm: 10,4µm ±0,8µm |
| Đường kính vỏ sợi (cladding diameter) |
125,0µm ±1µm |
| Suy hao lõi sợi quang tại bước sóng 1310nm (dB/km) |
≤ 0,35 |
| Suy hao lõi sợi quang tại bước sóng 1550nm (dB/km) |
≤ 0,20 |
| Nhiệt độ làm việc |
Từ 0ºC đến 60ºC |
| Thời gian sử dụng |
≥ 15 năm |
Chỉ tiêu truyền dẫn
| Suy hao chèn (suy hao khi tiếp xúc) |
≤ 1 dB |
| Suy hao phản xạ |
≥ 50 dB |
| Bước sóng cắt (cut-off wavelength) |
≤ 1260 nm |
Chỉ tiêu cáp quang dã chiến
| Đường kính dây cáp |
5mm ± 0,5mm |
| Bán kính uốn cong cho phép |
≥ 10 lần đường kính cáp |
| Lực căng tối đa cho phép |
≥ 2,0 kN |
| Khả năng chịu nén |
≥ 1,0 kN/100mm
(Tương đương cáp chôn trực tiếp) |
| Khả năng chịu xoắn |
Số chu kỳ ≥ 50 lần |
| Lực kéo đột ngột - Crush Short Term ( N/10cm) |
1000 |
| Lực kéo liên tục – Crush Long Term ( N/10cm) |
200 |
Chỉ tiêu đầu connector
| Mã Connector |
YZCO2P ; YZCO2S |
| Suy hao chèn (Insertion Loss - dB) |
Single Mode |
≤ 1.0 |
| Multi Mode |
≤ 0.8 |
| Suy hao phản hồi (Returrn Loss – dB) |
≥ 50 dB |
| Độ bền ( Số lần rút ra cắm vào) |
≥ 1000 matings |
| Nhiệt độ hoạt động - Operating Temperature (0C) |
- 30~+85 |
| Khả năng chịu kéo - Tensile Strength (N) |
≥ 1000 |
| Độ rung - Vibration (m/s2) |
98 ( f= 10Hz ~500Hz) |
| Khả năng chịu va đập - Shock (m/s2) |
490 (t=11ms) |

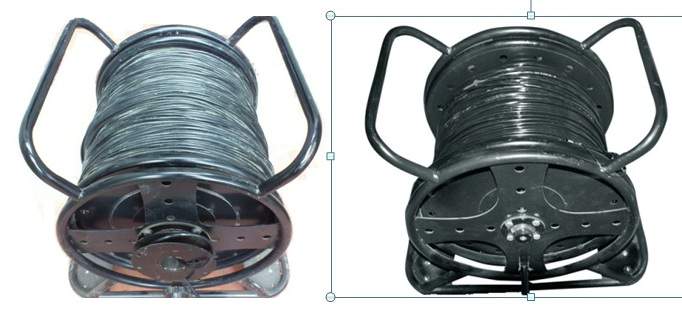

Hình ảnh Lô quấn cáp quang dã chiến
.jpg "cáp quang dã chiến chính hãng")
