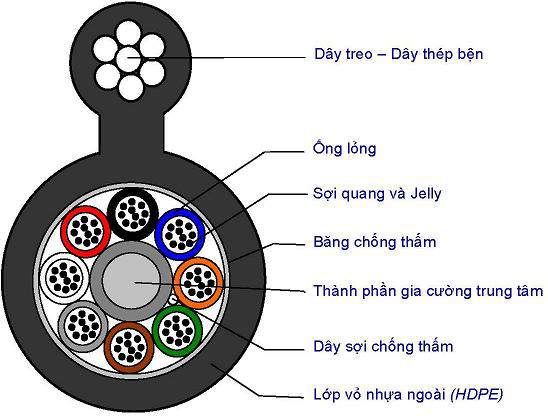

Bảng 1 - Đường kính, trọng lượng và bán kính uốn cong nhỏ nhất của cáp:
|
Số sợi quang |
Đường kính trung bình của cáp (mm) |
Trọng lượng (kg/km) |
Bán kính uốn cong nhỏ nhất (mm) |
|
|
Có tải |
Không tải |
|||
|
31-60 |
9.9 |
142.1-145.3 |
220 |
110 |
|
61~72 |
10.5 |
158.5~161 |
235 |
117 |
|
73~96 |
12.2 |
191.8-194 |
260 |
130 |
|
97~144 |
15.5 |
282.8~287.7 |
331 |
166 |
2.1. Đặc tính vật lý và môi trường
Các đặc tính vật lý, cơ học và môi trường của cáp treo hình số 8 phi kim loại được kiểm tra theo bảng 2 tại bước sóng 1550nm.
Bảng 2 - Đặc tính vật lý, cơ học và môi trường của cáp hình số 8 phi kim loại
|
ĐẶC TÍNH |
PHƯƠNG PHÁP THỬ VÀ TIÊU CHUẨN |
|
|
Khả năng chịu căng |
# Phương pháp thử: IEC 60794-1-2-E1 - Đường kính trục cuốn: 30D (D = đường kính cáp) - Tải thử lớn nhất: 610kg - Tải thử liên tục : 215kg # Chỉ tiêu: - Độ căng của sợi: £ 0.6% tải lớn nhất - Tăng suy hao: £ 0.1 dB tải liên tục |
|
|
Khả năng chịu ép |
# Phương pháp thử: IEC 60794-1-2-E3 - Lực thử: 1100 N/50 mm trong 10 phút - Số điểm thử: 1 # Chỉ tiêu - Tăng suy hao: £ 0.10 dB - Cáp không bị vỡ vỏ, đứt sợi |
|
|
Khả năng chịu va đập |
# Phương pháp thử: IEC 60794-1-2-E4 - Độ cao của búa: 100 cm - Trọng lượng búa: 1 kg (10N) - Đầu búa có đường kính: 25 mm - Số điểm thử: 10 điểm (cách nhau 10 cm dọc theo chiều dài cáp) # Chỉ tiêu - Độ tăng suy hao : £ 0.10 dB - Sợi quang không gẫy, vỏ cáp không bị hư hại |
|
|
Khả năng chống thấm |
# Phương pháp thử: IEC 60794-1-F5 - Chiều dài mẫu: 3m - Chiều cao cột nước: 1m - Thời gian thử: 24 giờ # Tiêu chuẩn - Nước không bị thấm qua mẫu thử |
2.2. Đặc tính cơ điện của cáp
Bảng 3 - Đặc tính cơ điện của cáp
|
THÔNG SỐ KỸ THUẬT |
CHỈ TIÊU |
|
Loại vỏ |
Nhựa HDPE màu đen chịu lực, chống gặm nhấm, ăn mòn và phóng điện |
|
Khoảng vượt tối đa |
100m |
|
Điện áp đường dây đi chung tối đa |
35kV/m |
|
Tải trọng cho phép lớn nhất khi lắp đặt |
3.5kN |
|
Tải trọng cho phép lớn nhất khi làm việc |
2.5kN |
|
Khả năng chịu nén |
2000N/10cm |
|
Hệ số dãn nở nhiệt |
< 8.2x10-6/oC |
|
Độ võng tối đa đối với áp suất gió 95daN/m2 |
1.5% |
|
Dải nhiệt độ khi lắp đặt |
-5 oC ~ 70 oC |
|
Dải nhiệt độ làm việc |
-10 oC ~ 70 oC |
|
Độ ẩm tương đối |
1~100% không đọng sương |
|
Áp suất gió làm việc tối đa |
95 daN/m2 |
|
Bán kính uốn cong nhỏ nhất khi lắp đặt |
≥ 186 mm |
|
Bán kính uốn cong nhỏ nhất sau khi lắp đặt |
≥ 93 mm |
|
Khả năng chịu điện áp phóng điện trong khoảng thời gian 5 phút |
- 20Kv (đối với điện áp 1 chiều) - 10Kv (đối với điện áp xoay chiều tần số 50-60Hz) |
