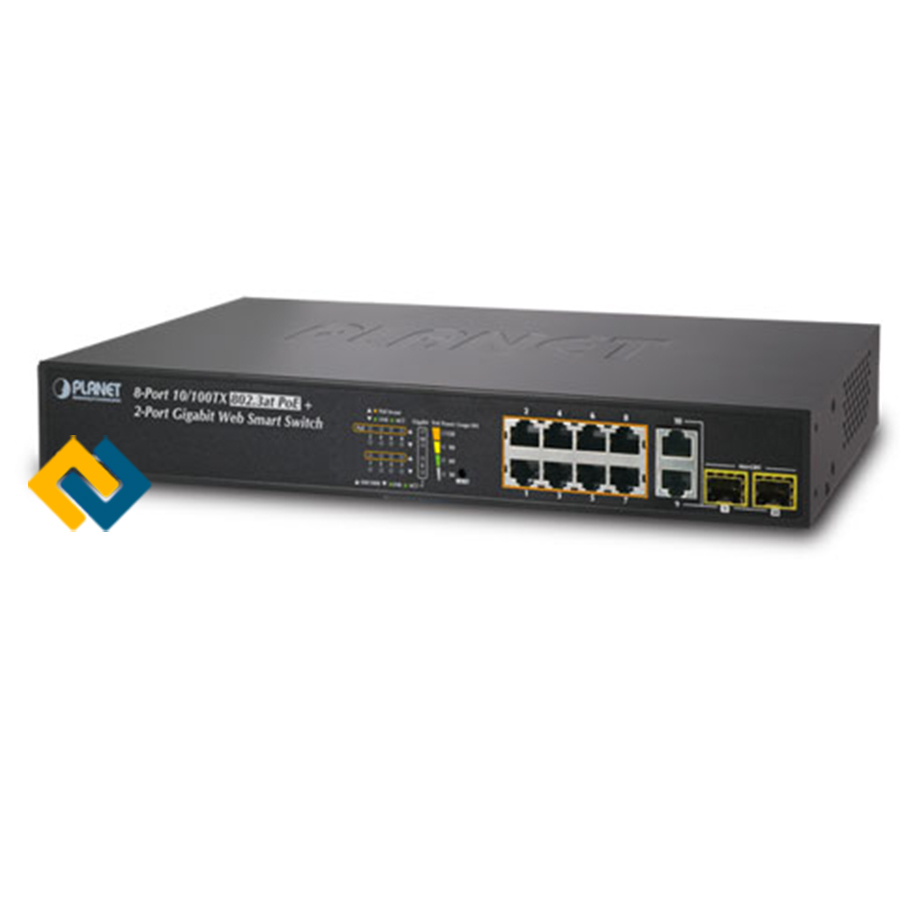

PLANET FGSD-1008HPS 802.3at PoE Web Smart Switch được định vị như một công cụ giám sát với quản lý trung tâm điều khiển điện từ xa và giám sát camera IP. FGSD-1008HPS cung cấp hiệu suất chi phí thấp, không chặn tốc độ dây và các chức năng PoE thông minh cùng với 8 cổng 10 / 100BASE-TX với PoE + 802.3at 30 watt với giao diện đồng RJ45 và 2 giao diện kết hợp Gigabit TP / SFP hỗ trợ tốc độ cao truyền hình ảnh và video giám sát.
Giới thiệu sản phẩm
Được thiết kế đặc biệt cho các ứng dụng giám sát IP phổ biến đang phát triển,
thiết bị chuyển mạch planet FGSD-1008HPS 802.3at PoE Web Smart Switch được định vị như một công cụ giám sát với quản lý trung tâm điều khiển điện từ xa và giám sát camera IP. FGSD-1008HPS cung cấp hiệu suất chi phí thấp, không chặn tốc độ dây và các chức năng PoE thông minh cùng với 8 cổng 10 / 100BASE-TX với PoE + 802.3at 30 watt với giao diện đồng RJ45 và 2 giao diện kết hợp Gigabit TP / SFP hỗ trợ tốc độ cao truyền hình ảnh và video giám sát.

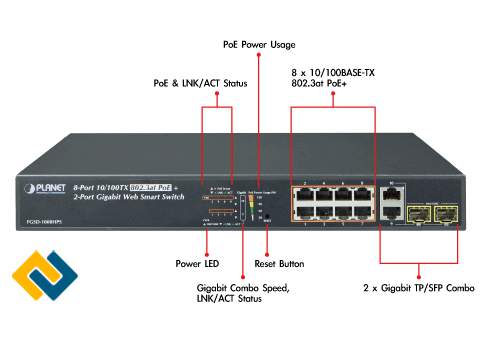

Hình ảnh: Thông tin sản phẩm ở mặt trước của Switch
Giải pháp tích hợp hoàn hảo cho Camera PoE IP và Hệ thống NVR
Khác với chuyển mạch PoE của ngành công nghiệp công nghệ thông tin,
Switch PoE Planet chính hãng này thường có 12 hoặc 24 cổng PoE, FGSD-1008HPS cung cấp tám cổng PoE + 802.3at để phục vụ cho các mạng giám sát IP với quy mô vừa và lớn với tổng chi phí thấp hơn. Với kiến trúc chuyển mạch hiệu suất cao 5,6Gbps và ngân sách điện PoE 125 watt, các tệp video được ghi lại từ 8 camera PoE IP có thể được cung cấp bởi
FGSD-1008HPS và được lưu trong 8 kênh NVR hoặc phần mềm giám sát để thực hiện toàn diện giám sát an ninh. Ví dụ, một FGSD-1008HPS có thể được kết hợp với một 8 kênh NVR và 8 IP PoE như là một bộ dành cho quản trị viên để quản lý hệ thống giám sát một cách tập trung và hiệu quả trong LAN nội bộ và từ xa thông qua Internet.
Chỉ báo LED thông minh để sử dụng PoE trong thời gian thực
FGSD-1008HPS giúp người dùng giám sát tình trạng sử dụng điện PoE một cách dễ dàng và hiệu quả nhờ chỉ thị LED cao cấp. Được gọi là "Sử dụng năng lượng PoE", bảng điều khiển phía trước của Chuyển mạch PoE + FGSD-1008HPS có bốn đèn LED màu cam báo hiệu sử dụng nguồn PoE 30W, 60W, 90W và 120W.
Ứng dụng của Swtich PLANET FGSD-1008HPS
Giám sát IP bằng PoE với cơ sở hạ tầng mạng mở rộng cho các SMB / nhóm làm việc

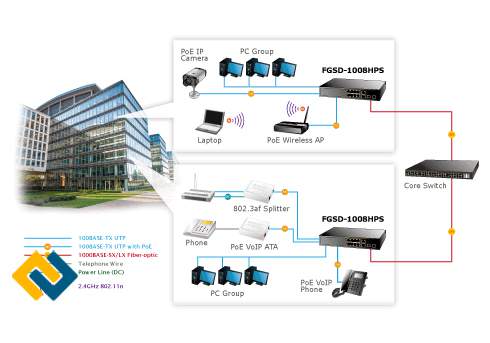

Hình ảnh: Ứng dụng giám sát IP bằng PoE trên hạ tầng mạng rộng
Cung cấp 8 cổng 10 / 100BASE-T PoE, giao diện dòng điện trực tiếp và hai giao diện Combo của Gigabit TP / SFP, FGSD-1008HPS có thể dễ dàng xây dựng một hệ thống giám sát IP, trong đó quyền lực của nó được kiểm soát tập trung cho các doanh nghiệp. Nó có thể làm việc với một kênh NVR 8 kênh để thực hiện giám sát an ninh toàn diện với 8 camera IP thông qua một cổng kết hợp Gigabit TP / SFP Combo. FGSD-1008HPS đi kèm với thiết kế không khóa, kích thước máy tính để bàn và mô-đun sợi quang SFP, mang lại cơ sở hạ tầng mạng linh hoạt hơn nhưng chi phí thấp hơn.
Giao thức nhanh Spanning Tree cho hệ thống mạng hiệu quả
FGSD-1008HPS có tính năng tự phục hồi mạnh mẽ nhanh chóng để ngăn chặn sự gián đoạn và xâm nhập bên ngoài. Nó kết hợp Rapid Spanning Tree Protocol (802.1w RSTP) vào mạng lưới tự động hóa của khách hàng để tăng cường độ tin cậy và thời gian hoạt động của hệ thống.
Thông số kỹ thuật sản phẩm
Thông số phần cứng
Cổng đồng 10 / 100Mbps 8 10 / 100BASE-TX RJ45 Các cổng tự động MDI / MDI-X
Cổng Đồng Gigabit 2 10/100 / 1000BASE-T cổng RJ45 tự động MDI / MDI-X
SFP / khe mini-GBIC 2 Giao diện SFP 1000BASE-X, chia sẻ với Cảng-9 đến Cảng-10
Kiến trúc Chuyển mạch Lưu trữ và Chuyển tiếp
Chuyển vải 5.6Gbps / không chặn
Thông lượng 4.16Mpps@64Bytes
Địa chỉ Bảng 4K mục, tự động nguồn địa chỉ học tập và lão hóa
Bộ nhớ dữ liệu chia sẻ 2.75Mb bộ nhớ nhúng cho bộ đệm gói tin
Kiểm soát luồng IEEE 802.3x tạm dừng khung cho chế độ song công toàn bộ
Trở lại áp lực cho half-duplex
Đơn vị truyền tối đa 1536 Bytes
Nút Đặt lại <5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định của nhà máy
Kích thước (W x D x H) 330 x 155 x 43,5 mm, chiều cao 1U
Trọng lượng 1.5kg
Hệ thống LED:
Điện (Xanh)
Giao diện 10 / 100BASE-TX RJ45 (Port1 đến Port8):
10 / 100Mbps LNK / ACT (Xanh)
Sử dụng PoE (Cam)
Giao diện 10/100 / 1000BASE-T RJ45 / SFP (Cảng 9 đến Cảng10):
LNK / ACT (xanh)
100/1000 (Xanh)
Sử dụng PoE
30W, 60W, 90W, 120W (Màu cam)
Cáp xoắn đôi
10BASE-T: 2-cặp UTP CAT. 3, 4, 5, tối đa 100 mét
100BASE-TX: 2-cặp UTP CAT. 5, 5e đến 100 mét
1000BASE-T: 4-cặp UTP CAT. 5e, 6 đến 100 mét
Cáp quang
1000BASE-SX:
Cáp quang đa mode 50 / 125μm hoặc 62.5 / 125μm, có thể lên tới 550m (thay đổi trên mô đun SFP)
1000BASE-LX:
Cáp sợi quang đơn mode 9 / 125μm, lên đến 10/20/30/40/50/60/70/120 km (thay đổi theo mô đun SFP)
Yêu cầu công suất 100 ~ 240V AC, 50 / 60Hz, 2A
Tiêu thụ điện tối đa 150 watt / 511BTU
Bảo vệ ESD Liên hệ Discharge 8KV DC
Không khí xả 8KV DC
Power over Ethernet
Tiêu chuẩn PoE chuẩn IEEE 802.3af / 802.3at PoE / PSE
Loại nguồn điện PoE Loại kết thúc
PoE Công suất ra trên mỗi cổng 52V DC, Max. 30,8 watt
Cấp điện Pin 1/2 (+), 3/6 (-)
Công suất PoE Ngân sách 125 W (tối đa)
Khả năng PoE PD @ 7 watts 8 units
PD @ 15,4 watts 8 đơn vị
PD @ 30,8 watts 4 đơn vị
Các chức năng của lớp 2
Cổng quản lý Port vô hiệu hóa / bật
Tự động đàm phán Chế độ lựa chọn chế độ song công và bán song công 10/100 / 1000Mbps
Kiểm soát lưu lượng vô hiệu hóa / bật
Kiểm soát băng thông / Điều khiển Broadcast Storm
Trạng thái cổng Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái kiểm soát luồng, trạng thái đàm phán tự động
Port Mirroring TX / RX / Cả hai
Nhiều người theo dõi 1
VLAN được gắn thẻ VLAN 802.1Q, lên đến 30 nhóm VLAN, trong số 4094 VLAN ID
VLAN dựa trên cổng, lên tới 10 nhóm VLAN
MTU VLAN
QoS Cho phép chỉ định độ ưu tiên thấp / cao trên mỗi cổng
Chính sách QoS Thứ nhất, Trong Tất cả Trước tiên, Tất cả Trước tiên-Trước hết, Tất cả-Trước khi thấp, Trọng lượng-Round-Robin QoS
Kiểm soát an ninh địa chỉ MAC ràng buộc
Bộ lọc TCP & UDP
Giao thức Spanning Tree STP, Giao thức Spanning Tree IEEE 802.1D
RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
Liên kết tập hợp 2 nhóm 4-Port 10 / 100BASE-TX trunk được hỗ trợ
1 nhóm 2-Port 10/100 / 1000BASE-T trunk được hỗ trợ
DHCP Relay Máy chủ chuyển tiếp DHCP Relay Agent / DHCP
Thiết lập PoE Cài đặt PoE / PoE Port / PoE Sequential
Cấu hình Quay lại / Khôi phục Cấu hình sao lưu / khôi phục qua giao diện Web
IGMP Snooping IGMP (v1 / v2) Snooping, lên đến 32 nhóm multicast
