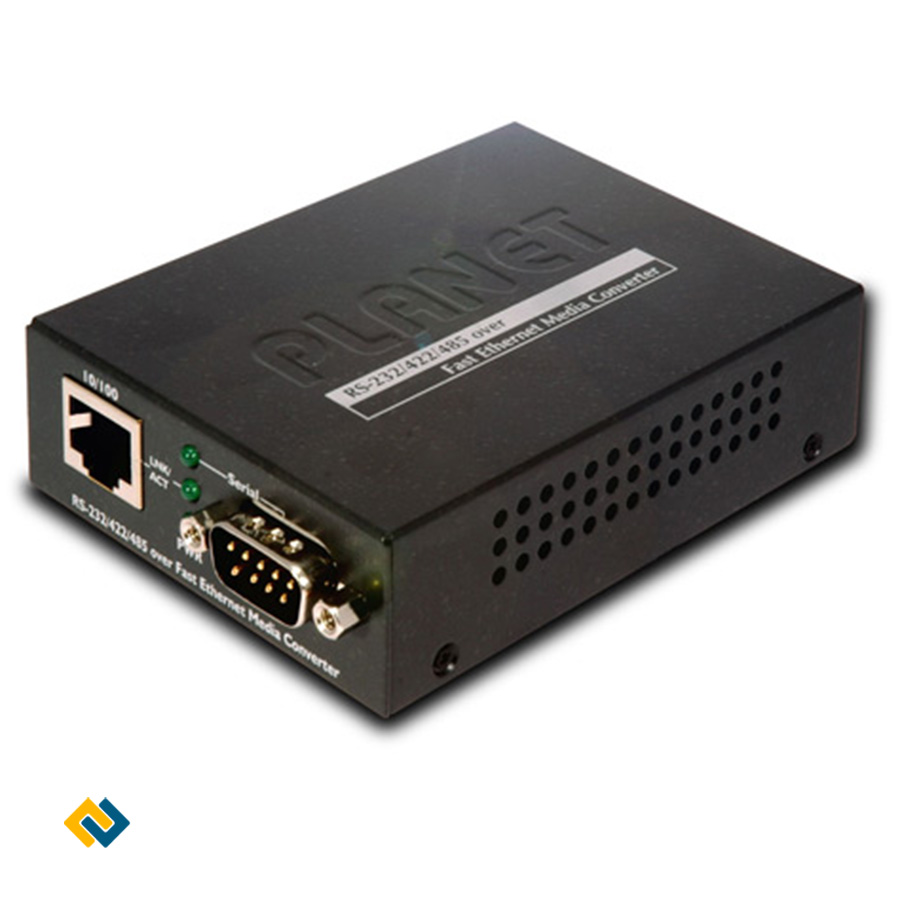

Converter Planet ICS-100 cung cấp giải pháp hiệu quả giảm thiểu các chi phí cho RS-232/RS-422/RS-485 ứng dụng sang Ethernet, giúp quản lý từ xa các thiết bị nối tiếp trở thành loại IP.
Giá bán: 1.550.000 VND
(Gọi điện, chat Zalo nhận báo giá rẻ hơn)
Sản phẩm chính hãng ®
Code: #4806
Tình trạng: Có hàng
Bảo hành: 24 tháng (lỗi là đổi mới trong 1 tháng)
Hà Nội: 024.22255666 Di động: 038 590 8282
TP.HCM: 028.62959919 Di động: 0978 266 232
Nhận báo giá: lienhe@hopnhatgroup.com
Giới thiệu Ethernet Media Converter ICS-100
Giải pháp hiệu quả về chi phí cho RS-232 / RS-422 / RS-485 sang ứng dụng Ethernet
PLANET ICS-100 Media Converter / Device Server cung cấp để chuyển đổi giao diện truyền thông Serial RS-232 / RS-422 / RS-485 qua mạng Fast Ethernet. Tín hiệu Ethernet cho phép hai loại phân đoạn kết nối dễ dàng, hiệu quả và không tốn kém. Bộ chuyển đổi này có thể được sử dụng như một bộ phận độc lập hoặc là một mô-đun trình chiếu cho Bộ chuyển đổi Media Converter của PLANET (MC-700 / MC-1500 / MC-1500R / MC-1500R48). Đó là thời gian, tiết kiệm chi phí cho người sử dụng và SIs, và không cần phải thay thế các thiết bị nối tiếp hiện có và hệ thống phần mềm.
Quản lý từ xa
ICS-100 làm cho các thiết bị nối tiếp trở thành loại IP dựa trên. Điều đó cũng giúp họ có thể kết nối với mạng TCP / IP ngay lập tức. Mỗi bộ chuyển đổi Web-Smart có thể quản lý giao diện Web. Bộ chuyển đổi mạnh mẽ Web-Smart Media Converter hỗ trợ chế độ ứng dụng và chế độ hoạt động nối tiếp, kết nối báo động, địa chỉ IP, ... giúp giảm thời gian quý giá mà quản trị viên mạng đã phát hiện và phát hiện các vấn đề về mạng; nếu không, nó đòi hỏi phải kiểm tra thị giác cáp và thiết bị. Nhiều lựa chọn kết nối cho môi trường mạng lớn cũng có sẵn.
Ứng dụng của Converter ICS-100
Hệ thống kiểm soát truy cập - Cài đặt truyền thống
Hầu hết các doanh nghiệp và các chính phủ sử dụng bảng điều khiển truy cập và Mifare hoặc RFID để cho phép nhận dạng lối vào. Với việc triển khai truyền thống, máy kiểm soát truy cập sử dụng giao tiếp nối tiếp RS-232 hoặc RS-485 và cáp nối với máy chủ đăng nhập. Với kết nối với ICS-10x nối tiếp qua Fast Ethernet
Converter, Planet máy kiểm soát truy cập có thể mở rộng qua các khoảng cách dài hơn qua Ethernet. Hoặc ICS-10x có thể được liên kết với một bộ định tuyến XDSL để có được khả năng truy cập internet; kiểm soát truy cập có thể được thiết lập và giám sát qua Internet.
Kiểm soát quy trình
Để giám sát, cấu hình và quản lý băng tải Robot bao gồm các máy sản xuất khác, PLC (Programmable Logical Control) là bắt buộc. PLC được sử dụng để điều khiển quá trình sản xuất ở trên. ICS-10x có thể được đặt thành chế độ TCP server và kết nối PLC. Quản trị viên có thể cấu hình và cài đặt các lệnh bằng Fast Ethernet intranet để điều khiển PLC, quản trị viên và máy trạm. Không có nhu cầu quản trị viên luôn luôn ở bên cạnh máy I / O.
Thu thập dữ liệu RTU - Chế độ UDP
Kết nối với RTU (Remote Terminal Unit) để thu thập và giám sát dữ liệu về sóng, tín hiệu và điện năng sử dụng. ICS-10x có thể được sử dụng để thiết lập chế độ UDP và gửi dữ liệu qua Fast Ethernet đến máy chủ cục bộ hoặc qua Internet tới máy chủ từ xa tự động.
Kiểm soát chuyển động giám sát - Kiểu kết nối nối
Sử dụng kết nối đôi với dây cáp quang, ICS-10x mở rộng khoảng cách giao tiếp RS-232 / RS-422 / RS-485 từ giám sát và máy quét đến bàn phím điều khiển / phím điều khiển được cài đặt tại trung tâm giám sát từ xa.
Hình ảnh: Ứng dụng của Converter ICS-100
Thông số kỹ thuật converter ICS-100
Cổng nối tiếp
Giao diện RS-232 / RS-422 / RS-485
Bộ kết nối 3 trong 1 DB9
Tốc độ truyền (Dữ liệu Tốc độ) 300bps đến 921600Kbps
Số ký tự 5,6,7,8
Dừng Bit 1, 1.5 / 2
Kiểm soát dòng chảy H / W, Không
Loại chẵn lẻ Loại lẻ, Thậm chí, Không có, Không gian, Dấu
Tín hiệu RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx +, Tx-, Rx +, Rx-
RS-485 (2 dây): Dữ liệu +, Dữ liệu-
RS-485 (4 dây): Tx +, Tx-, Rx +, Rx-
Cổng Fast Ethernet
Tiêu chuẩn 10 / 100Base-TX
Đầu nối RJ-45
Khoảng cách 100m
Cáp xoắn đôi
Bảo vệ Tích hợp cách ly từ từ 1.5KV
Phần cứng
Chỉ thị LED Hệ thống: Nguồn điện
TP Port: Liên kết / Hoạt động
Cổng nối tiếp: Chế độ cổng nối tiếp, RS-232, RS-422 hoặc RS-485
Quản lý Quản lý Web
Tiện ích Discovery của PLANET
Chế độ hoạt động TCP Server
TCP Client
UDP Client
Virtual COM
Telnet Sever
Kết nối cặp - Địa phương (Thạc sĩ)
Kết nối Pemote (Slave)
Kích thước (W x D x H) 97 x 70 x 26 mm
Trọng lượng 200g
Nguồn điện Bộ tiếp hợp ngoài 5V DC / 2A max.
Công suất tiêu thụ 5,5 watt (tối đa)
Kim loại cơ
Môi trường Nhiệt độ hoạt động: 0 ~ 50 độ C
Nhiệt độ lưu trữ: -10 ~ 70 độ C
Độ ẩm hoạt động: 10% ~ 90% RH
Độ ẩm lưu trữ: 5% ~ 90% RH
Phát thải FCC Class A, Chứng chỉ CE loại A
Các tiêu chuẩn - IEEE 802.3 10Base-T,
- IEEE 802.3u 100Base-TX
- EIA / TIA RS-232/422/485
Phê duyệt Quy định RoHS
Khung gầm chuyển đổi Media tương thích MC-700 / MC-1500 / MC-1500R
Lưu ý nút Reset trên bảng điều khiển phía sau để thiết lập lại mặc định.
